Расположение текста в символе объекта в ARIS Architect и ARIS Connect

В ARIS Architect в разделе глобальных настроек можно определить, как текст будет размещен в объекте: одной строкой или несколькими, с изменением размера символа или выходя за его границы (рис.1).

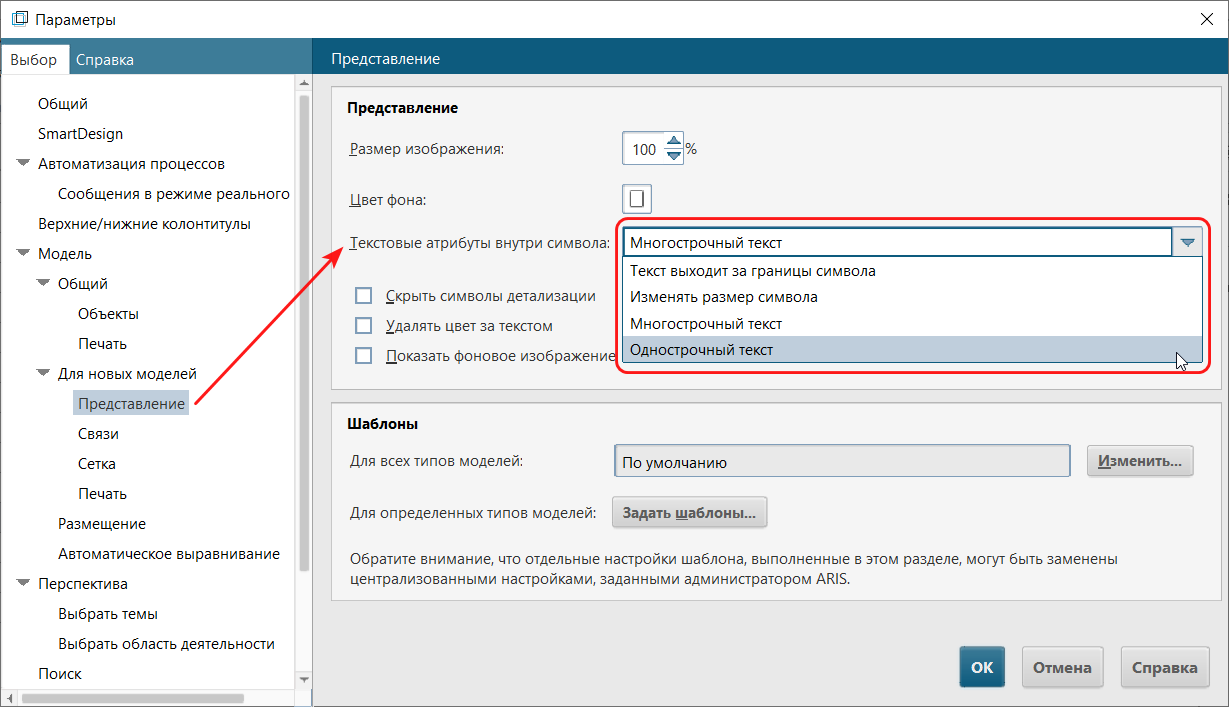

Рис. 1. Опции размещения текста в символе объекта в ARIS Architect

В ARIS Connect таких настроек нет, и по умолчанию текст всегда размещается в несколько срок, что соответствует опции «Многострочный текст» в ARIS Architect. (рис. 2).

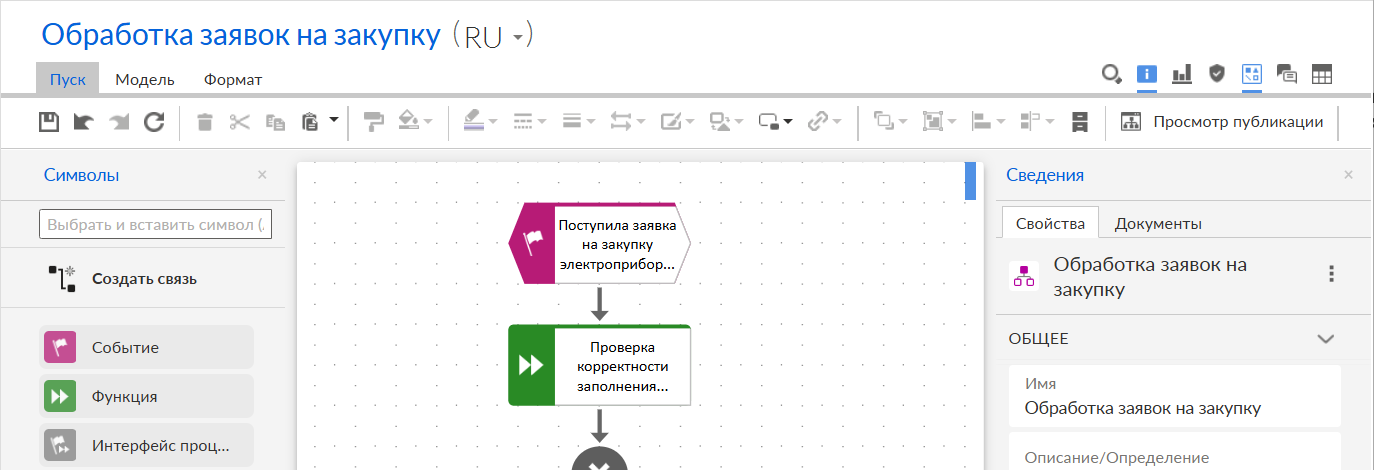

Рис. 2. Пример размещения текста в символе объекта в ARIS Connect

Для более эффективного использования площади символа в ARIS Architect есть настройка «Использовать всю площадь символа для размещения текста» (рис. 3):

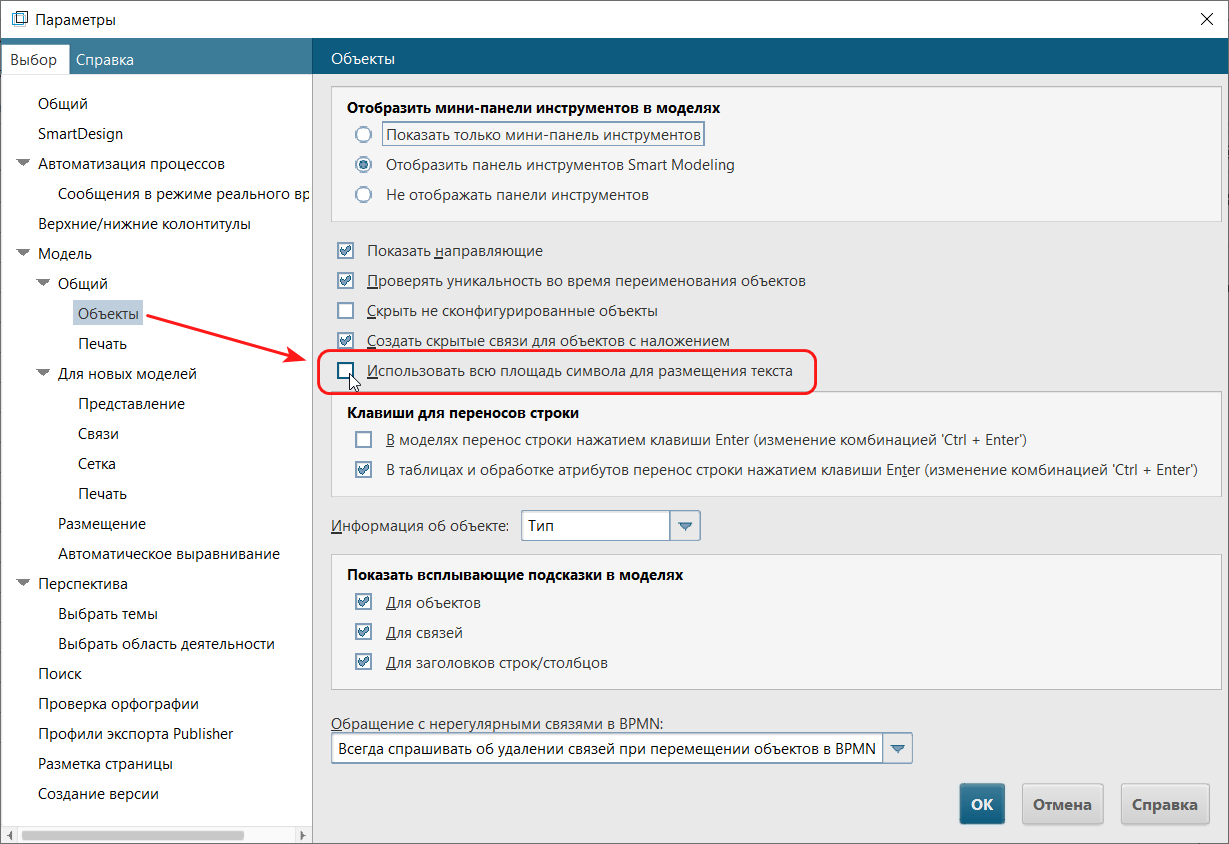

Рис 3. Настройка использования всей площади символа

Результат отображения символов при включенной настройке показан на рисунке 4.

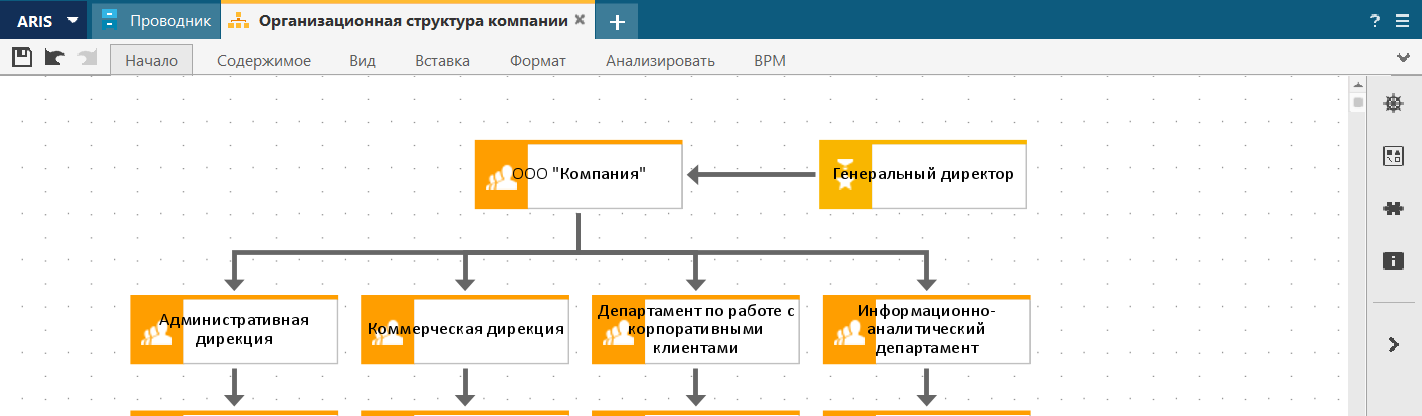

Рис. 4. Применение настройки использования всей площади символа в ARIS Architect

В ARIS Connect нет подобных настроек, однако расположение текста по всей поверхности символа является актуальной необходимостью.

Решить эту задачу можно за счет использования глобальных настроек сервера. На сервере в разделе ARIS Administrator можно установить следующий параметр:

Он отвечает за размещение текста в символе.

В ARIS Connect объекты модели будут выглядеть как показано на рисунке 5.

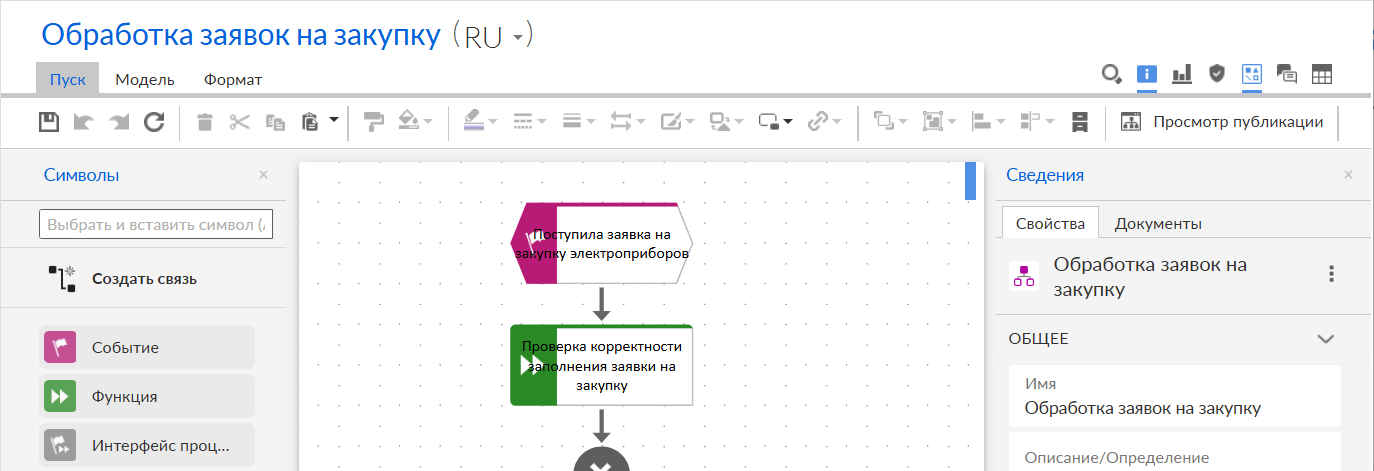

Рис. 5. Результат применения параметра на сервере для заполнения текстом всего символа объекта в ARIS Connect

Однако стоит заметить, что данная настройка будет влиять и на ARIS Connect, и на ARIS Architect, а также распространяться на всех пользователей.

В ARIS Architect опция настройки расположения текста по всему символу станет включенной по умолчанию и деактивированной (рис.6). Таким образом, в ARIS Architect текст будет всегда заходить на закрашенную часть символа, если название объекта не умещается на белую часть. Данная настройка действует и на старые, и на новые модели.

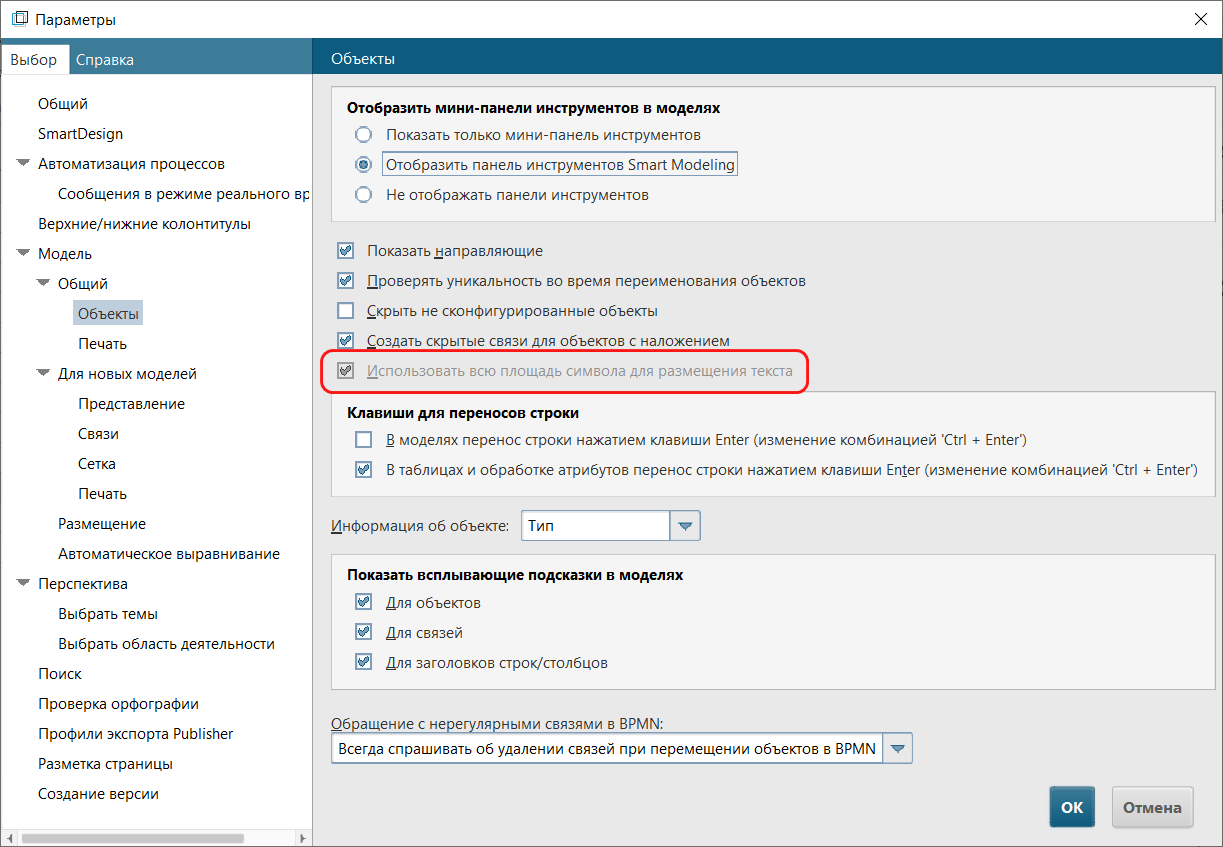

Рис. 6. Недоступность настройки «Использовать всю площадь символа для размещения текста» после применения параметра на сервере

Таким образом, в ARIS Architect доступна настройка различных вариантов отображения текста в символах объектов. А в ARIS Connect, несмотря на отсутствие данного функционала, можно с помощью дополнительной конфигурации на сервере обеспечить более полное отражение названий бизнес-сущностей для лучшего восприятия и более удобного чтения моделей.
